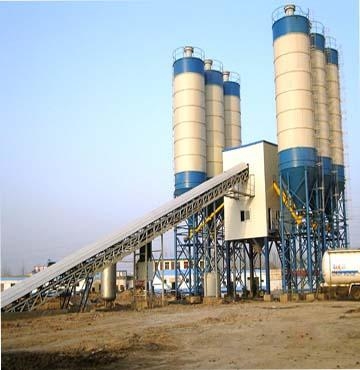

HZS50混凝土攪拌站
時間：2021-01-20 09:55:32瀏覽量：3491
混凝土攪拌站的技術參數、規格介紹：
| 序號 | 名稱 | 技術參數,、規格及說明 | 備注 |
| 1 | 攪拌系統 | l、型號：JS1000 | 減速機： |
| 2,、型式：雙臥軸強制式 | 山東淄博 | ||
| 3,、進料容量：1600L | 汽缸： | ||
| 4,、出料容量：1000 L | 山東濟南 | ||
| 5、卸料高度：3.8 m | |||
| 6,、至大骨料粒徑(卵石/碎石)：80/60mm | |||
| 7,、行星齒輪減速機： BWD(B7)-17-18.5 2臺 | |||
| 功率：18.5kW×2 | |||
| 8、攪拌葉片,、襯板：耐磨材料 | |||
| 9,、卸料氣缸：QGB80X200-S 2件 | |||
| 系統說明： | |||
| l、攪拌機設計合理,，攪拌時問短,、消耗低、噪聲小,、易損件壽命長,。 | |||
| 2、攪拌葉片與襯板均使用耐磨材料,，經久耐用,，拆卸更換方便。 | |||
| 3,、采用氣缸卸料或電動推桿卸料,，方便快捷。料門下備有適合砼攪拌運輸車的料斗,、出料迅速,。 | |||
| 2 | 電控系統 | 電氣控制系統由電腦主機、顯示器,，打印機,、通信電纜等組成。 | PLC： |
| l,、運行與管理于一體,，操作簡單方便。 | 歐姆龍 | ||
| 2,、配料系統采用微機集中控制,。 | 工控機 | ||
| 3、攪拌站運行數據可保存10年以上,，便于設置管理,。 | 研祥 | ||
| 4、配方可以用數字表示，方便用戶識別,，配方數可達幾十種,。 | 打印機： | ||
| 5、在脫離自動控制的情況下,，手動操作系統仍能完成對攪拌站的控制 | 愛普生 | ||
| ,，如配料,，攪拌,，卸料等工作。 | |||
| 6,、本系統強電與弱電部分作成一體,，使安裝大為簡化，維護更為方便,。 | |||
| 系統說明： | |||
| 本系統具有性能先進,，可靠性高，外型美觀等特點,?？刂婆_采用人機工程學原理設計，操作好,。 | |||
| 3 | 提升系統 | 骨料提升系統采用提升料斗,，由提升料斗、軌道,、卷揚系統組成,。 | 電機：山東開元 |
| l、提升斗容積：1600 L | |||
| 2,、卷揚機功率：18.5KW | |||
| 系統說明： | |||
| 卷揚電機通過減速器帶動卷筒轉動,，鋼絲繩經過滑輪 | |||
| 牽引料斗沿軌道向上爬升，當爬升到一定高度時,，料斗底 | |||
| 部斗門上的一對滾輪進入上料架水平通道,，斗門自動打 | |||
| 開，物料投入攪拌機內,。 | |||
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉,、機架、稱量斗,、骨料輸送機,、傳感器等組成。 | 傳感器： |
| 1,、骨料倉 | 山東青島 | ||
| (1)容量4m3×4 | 皮帶： | ||
| (2)落料門：8個 | 安丘景芝 | ||
| (3)氣缸：F80×300 8臺 | 電動滾筒： | ||
| 2,、稱量斗 | 山東淄博 | ||
| (1)容量：1600L。 | 振動器： | ||
| (2)計量方式：累積計量 | 河南新鄉 | ||
| (3)傳感器：2000kg×4 | |||
| (4)計量精度：±2％ | |||
| 3、皮帶輸送機 | |||
| (1) 皮帶規格：650mm | |||
| (2) 皮帶速度：1.25 m/s | |||
| 4,、電動滾筒： | |||
| (1)型號:DY1-5.5-1.25-65-40 | |||
| (2)功率：5.5KW | |||
| 5,、 料倉振動器 380V/1.1KW×1 | |||
| 系統說明： | |||
| 骨料倉采用裝載機或上料皮帶機上料。骨料倉下部設有弧門給料器,，該弧門依靠氣缸開啟和關閉,，同時結合微機集中控制，在配料時,，弧門開啟給料,，能夠達到準確配料。稱量斗下設一條水平皮帶機,，上吊掛四只傳感器,，連同皮帶機、稱量斗,、各種骨料依次累積稱量,。骨料稱量放料由PLC控制，保證精度,。皮重超重微機能自動報警,，再次稱量皮重自動回零。骨料配料完畢,，由皮帶機送入提升斗內,，提升斗沿軌道上升，將骨料卸入攪拌機內,。 | |||
| 5 | 粉料計量系統 | 粉料稱量系統由水泥稱量斗,、氣動蝶閥、傳感器等組成,。 | 氣動蝶閥： |
| 1,、水泥稱量斗： | 山東濟南 | ||
| (1)容積：600L | 傳感器： | ||
| (2)稱量范圍：0～600kg | 山東青島 | ||
| (3)稱量精度：±1％ | |||
| (4)傳感器：500kg×3 | |||
| 2、氣動蝶閥：ND250 | |||
| 系統說明： | |||
| 粉料稱量采用全密封裝置,，稱量斗通過3只傳感器稱量,。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活,，密封嚴密,。兩種粉料，采用累加計量,。 | |||
| 6 | 水計量系統 | 水計量系統由：用戶自建水池,、水泵、水稱量斗,、電磁閥等組成,。 | 水泵： |
| l,、供水泵型號：QY40-12-2.2 電機功率：2.2 KW | 山東淄博 | ||
| 2、泄水水泵型號：水泵65DWB35-5 | |||
| 3,、水稱容量：500L | |||
| 4,、傳感器： 500kg×3 | |||
| 5、稱量精度：±1％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下,，將水箱里的水泵出,，經傳感器計量到預設數值時，泵停止,，卸水時泄水水泵開啟,，使水流向攪拌機內。 | |||
| 7 | 外加劑計量系統 | 外加劑稱量系統由：外加劑箱,、外加劑稱,、外加劑泵,、傳感器等組成,。 | 外加劑泵： |
| l、外加劑泵型號：50WDB18-8 2支功率：0.75kW | 山東淄博 | ||
| 2,、外加劑稱容積：40L | 氣缸：濟南 | ||
| 3,、外加劑箱容積：3m3 | |||
| 4、稱量精度：±1％ | |||
| 5,、傳感器：100 Kg | |||
| 6,、氣缸：QGBQ40×50MF1 | |||
| 系統說明： | |||
| 外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵抽出,，經傳感器計量到預設數值時,，水泵關閉。卸料時卸料氣缸開啟,，使外加劑流向水稱量斗,，與水一起流入攪拌機內。同時另一路泵繼續工作經另一路循環外加劑,，起攪拌作用,，以防外加劑沉淀，外加劑泵由微機控制開關,。 | |||
| 8 | 氣路系統 | 氣動系統由空壓機,、氣缸、電磁閥,、氣路元件等組成,。 | 空壓機：青島 |
| 1、空壓機：W/1.0/1.0 7.5kW | |||
| 2,、電磁閥 | |||
| 3,、氣缸 | |||
| 4、氣源處理件 | |||
| 系統說明： | |||
| 空壓機巾的壓縮空經過氣源處理件凈化、減壓,、加油后進入各支路,，正常工作狀態氣路中壓力應保持在0.7―0.9Mpa范圍內。 | |||
| 9 | 主樓支架 | 由梯子,、平臺,、護欄、鋼構支架等組成,。 | |
| 10 | 攏料斗 | 攏料斗安裝在攪拌機下面,，攪拌好的混凝土經攏料斗溜入混凝士運輸車。 | |
| 11 | 螺旋輸送機 | 水泥螺旋輸送機： | |
| (1)規格：Φ273 (3)輸送量：65t/h | |||
| (2)數量：2條 (4)電機功率：15kw | |||
| 系統說明： | |||
| 1,、水泥輸送采用全密封裝置,，出料口與計量斗采用軟連接不影響計量精度。 | |||
| 2,、接料口為軟連接,，可調節角度偏差，且密封性好,。 | |||
| 3,、螺旋葉片與簡體間隙小，傳輸效率高,。 | |||
| 12 | 粉料倉 | 粉料倉： | |
| (1)規格：100t×2 | |||
| (2)除塵器：2個 | |||
| 系統說明： | |||
| 粉料由粉料倉上部吹入,，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力,，并且防止了粉塵對空氣的污染,。破拱裝置安置在錐部，與氣路系統,、控制系統組合,，可實時地對水泥進行自動破拱，也可手動破拱,。 | |||
| 13 | 控制室 | 1,、采用彩色夾心板，具有保溫,、隔熱功能,。 | |
| 2、空調(冷暖型) | |||
| 3,、支架 | |||
| 系統說明： | |||
| 控制室寬敞明亮,，視野開闊 | |||
| 14 | 隨機配件 | 1、隨機專用工具1套,。 | |
| 2,、使用說明書1套,。 | |||
| 3、橡膠電纜等1套,。 | |||
| 15 | 總功率 | 約105kW |
